概述心电图是指心脏在每个心动周期内相继受到起搏点、心房和心室的兴奋，并随着心电图生物电的变化。心电图是心脏兴奋发生、传播和恢复的客观指标。可用于各种心律失常、心室和心房肥大、心肌梗塞、心律失常、心肌缺血等疾病检查。心电图原理1、心脏的电活动可以归结为一系列瞬时心电综合矢量。在每个心动周期中，空间圆周运动的轨迹构成了三维心电向量环。阴极射线示波器在屏幕上看到的额、横、侧位心电矢量环是三维矢量环在相应平面上的投影。心电图上记录的电位变化是一系列瞬时综合心电向量在不同导联轴上的反映，即平面向量环在相关导联轴上的再投影。投射电势的大小取决于瞬时ECG综合矢量本身的大小及其与导联轴的角度关系。当投影方向与引线轴方向一致时，得到正电位，当投影方向相反时，得到负电位。用一定速度移动的记录纸连续记录这些投影，得到心电图的波形。2、心电波形在基线(等势线)上下的波动与向量环的方向有关。当导联轴方向与导联轴方向相同时，投影在心电图上的上升分支，当方向相反时，投影在心电图上的下降分支。零点在矢量环上的投影就是心电图上的等势线。这条线的延长线把矢量环分成两部分，分别投影为正波和负波。因此，心电图与心电向量图密切相关。心电图的优势在于可以用相对简单的波形和线段从不同平面的不同角度对复杂的三维心电矢量环的投影进行量化分析。而心电矢量图的理论发展，进一步丰富了心电的内容，使其更容易理解。

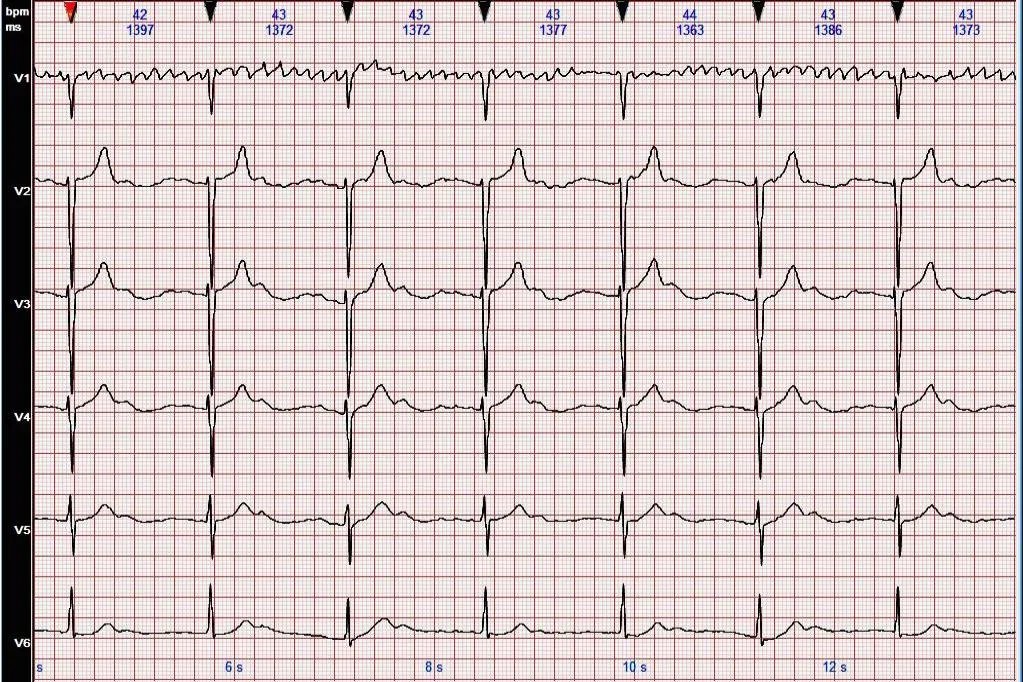

正常心电图

异常心电图心电图各波与心肌动作电位的关系1、单个心肌细胞在兴奋时记录的动作电位模式与每个心动周期记录的心电图有显著差异。这是因为心肌细胞的动作电位是单个细胞的膜电位变化，而心电图是由大量心肌细胞组成的一个功能性合胞体的瞬时电位变化，它随着整个心脏的展开和恢复而变化。不仅与单个心肌细胞的动作电位不同，而且各种导联描出的波形也不同。2、单个心肌细胞动作电位的产生和消失仍与心电图各波有明显的对应关系。以心室肌为例，心室肌单细胞动作电位的“0”相(上升支)对应心电图的QRS复合波。由于每个心室肌细胞的去极化时间是有顺序的，QRS复合波的持续时间比单个心室肌细的“0”相长，但两者的持续时间基本对应。单个心室肌细胞复极的第二阶段对应于ECG的S-T段。当单个心室肌细胞开始快速复极，即第三相时，对应心电图的T波。心电图意义1、心电图是反映心脏兴奋状态的电活动过程，对于心脏的基本功能和病理研究具有重要的参考价值。心电图可以分析和区分各种心律失常，它还能反映心肌损伤的程度和发展以及心房和心室的功能结构。对指导心脏外科手术和指导必要的药物治疗有参考价值。2、心电图并不是检查心脏功能状态的必要指标。因为有时候看似正常的心电图并不一定证明心脏功能正常。相反，心肌损伤和功能缺陷并不总是在心电图上显示任何变化。因此，心电图检查必须结合多种指标和临床资料，综合分析，才能对心脏的功能结构做出正确的判断。3、通过做心电图检查，可以筛查出先天性心脏病，并可根据电压变化间接判断心脏的某一个腔室或某几个腔室肥厚增大，还可发现先天性心脏病患者所伴随的电传导路径的异常，具体情况请咨询相关医生。
